发布时间 :2021-07-03 15:53:18 浏览量:132
玻璃鳞片防腐

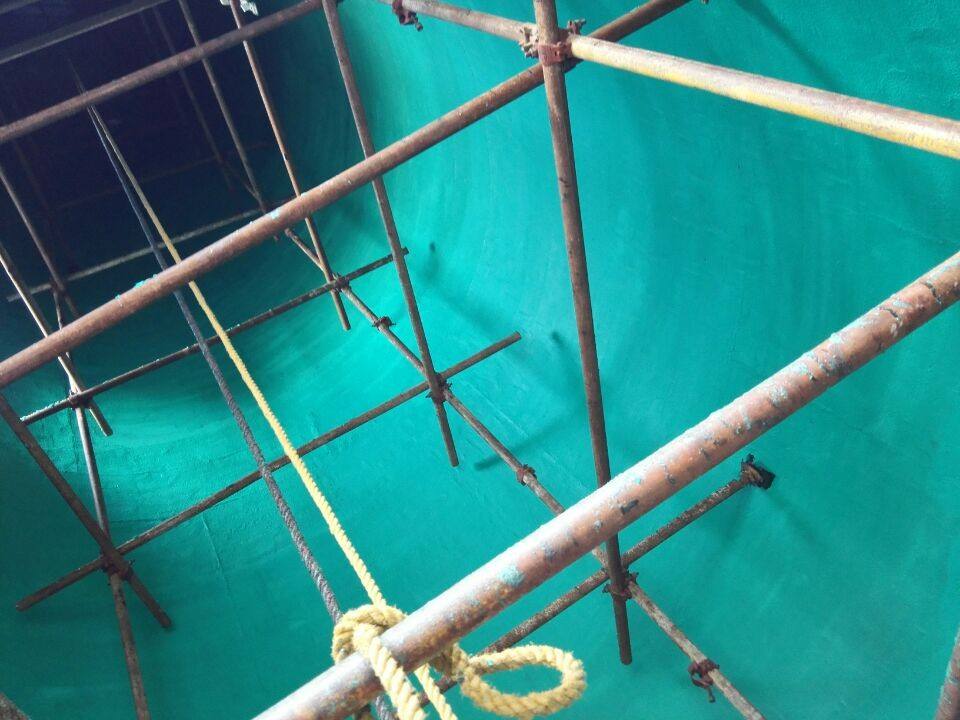

玻璃钢鳞片防腐主要是用于铁管、铸铁管、混凝土管中内部防腐,也适用于各种大型储罐,或者各类钢结构及污水池、地下室、楼顶中。具有高抗渗透性、高粘接强度、施工方便、耐化学性、抗渗透性能强、施工完后表面平整光滑,加工后性能优良。若有疑问,请致电我公司客服。
一、玻璃鳞片防腐特点:
1、具有独特的抗渗透屏障,腐蚀性气体渗透率低;
2、良好的耐水、、碱、部分溶剂及其它一些特殊化学介质性能;
3、硬化收缩小,与多种基材粘结性强,易局部修补;
4、高韧性,良好的力学性能,适应温度骤变;
5、100%交联固化,表面硬度高,有良好的耐磨蚀性;
6、建议长期使用温度:湿态140℃,干态170-190℃。
二、玻璃鳞片防腐施工方案:
1、施工温度宜在15—20℃之间,湿度不大于80%。
2、涂抹时先底层,后中层,在面层。
3、除锈6小时内,采用易挥发的溶剂将基层表面擦洗一遍,待溶剂挥发后喷涂底漆。
4、在底漆干后进行鳞片胶泥施工。鳞片胶泥的施工宜采用抹涂和滚相结合,一次抹厚度(1mm)左右,一般分两次完成,后一道工序在前一层胶泥干后(一般间隔一天)在进行。
5、涂抹时,抹刀与基层保持一定的角度,沿抹刀的尖角按锐角方向推抹,尽量把胶泥和基层间的空气挤出,涂抹沿一个方向进行,不得堆料摊抹。
6、为消除气泡,采用专用的消泡滚滚压。
三、玻璃鳞片防腐质量要求:
1、厚度<10u
2、生产过程中,不得混入杂物,保持产品洁净
3、成品中不得有结块和互粘附等现象
四、玻璃鳞片防腐检验、验收:
等防腐层施工完毕并固化后,对施工过的防腐层根据设计要求进行质量检测,检测分为目测、厚度检测、针孔检测。当没有达到设计要求时,需要对防腐层进行修补,修补过程与鳞片衬里的施工过程近似。
1.目测:要求防腐层表面整体均匀、平整,无漏涂,无特别明显的不均匀状况。
2.厚度检测:通过电磁测厚仪进行厚度检测,根据设计厚度要求进行检测,每平方米测3个点,要求达到衬里设计厚度的要求,当厚度达不到要求时再涂抹一层鳞片胶泥,达到设计厚度的要求,并通过厚度检测合格后为止。烟道部位的鳞片衬里厚度为2mm。
3.电火花检测:通过电火花检测仪对防腐层进行100% 全面针孔检测,当发现存在针孔时要进行修补直至通过电火花检测合格
4.表面处理(通过打磨来完成,即对不合格部位打磨至底层)——鳞片胶泥涂抹——检测。 电火花检测的电压为7000V。(每增加1mm检测电压增加3000V)
5.当一切防腐层检测合格后,在内衬层表面涂刷一层面漆。面漆的涂刷及环节要求与底漆相同。根据现场环境温度按照相应的比例在面漆中加入固化剂和促进剂搅拌均匀后使用(注意:促进剂和固化剂严禁同时加入,应当先加入促进剂搅拌均匀后再加入固化剂搅拌均匀)。
服务热线
